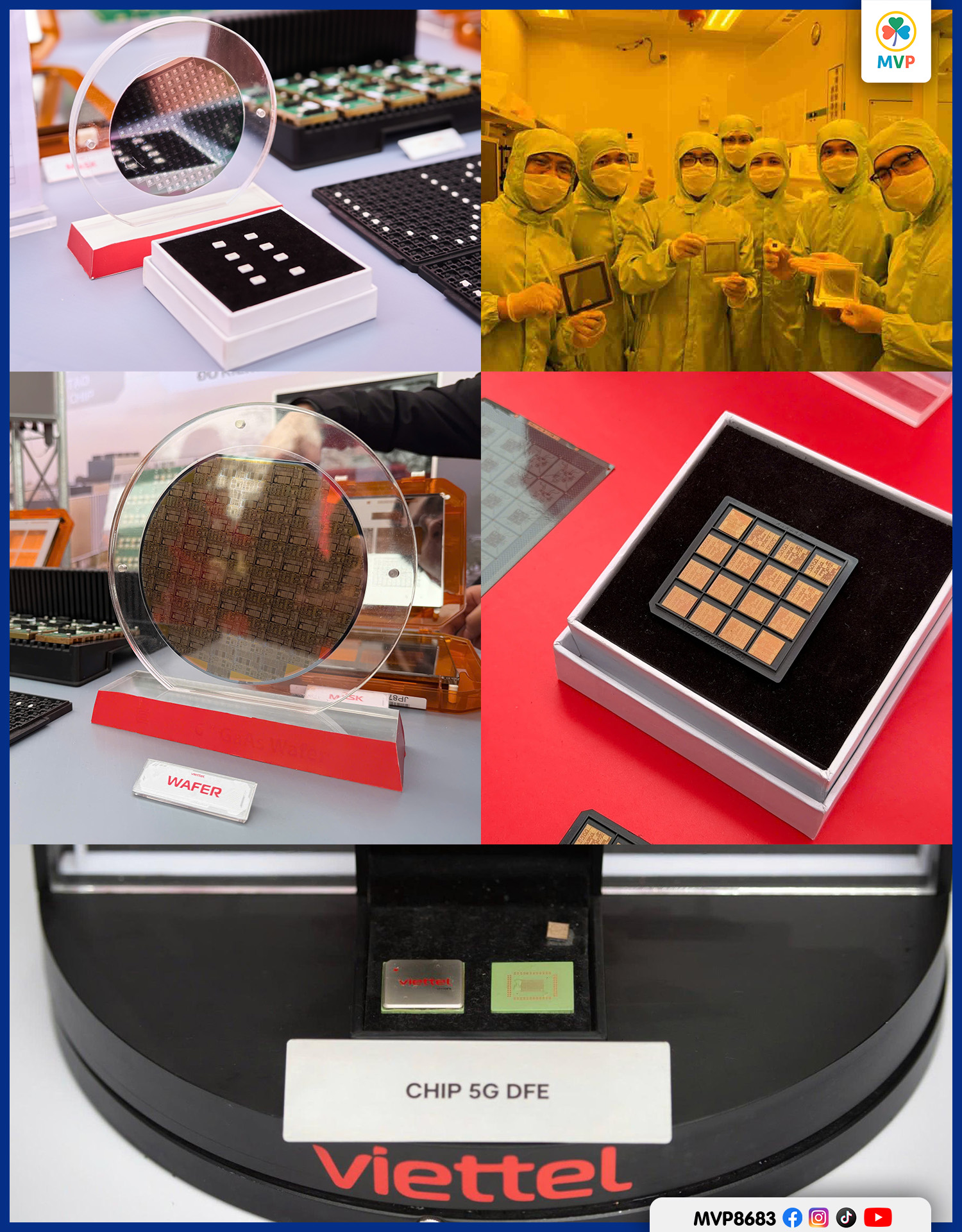

Tháng 1/2026, sự kiện Viettel khởi công nhà máy chế tạo chip bán dẫn không chỉ là một dòng tin về xây dựng hạ tầng. Đối với giới quan sát công nghệ toàn cầu, đây là tín hiệu cho thấy Việt Nam đã chính thức bước qua "vùng an toàn" của gia công đóng gói để tiến thẳng vào "trái tim" khắc nghiệt nhất của chuỗi giá trị: công đoạn Chế tạo (Fabrication – hay còn gọi là Fab).

Trên thế giới, Fab được ví là "đỉnh Everest" của kỹ thuật nhân loại. Việc xây dựng một nhà máy Fab không đơn thuần là dựng xưởng và lắp máy, mà là kiến tạo một môi trường phi tự nhiên ngay trên mặt đất, nơi những tiêu chuẩn khắt khe nhất bị đẩy đến giới hạn cực đoan để phục vụ cho sự chính xác ở cấp độ nguyên tử.

"Vũ Điệu" Của Các Nguyên Tử Trong 1.000 Bước Đi Trên Dây

Để hiểu vì sao chỉ một nhóm rất nhỏ các quốc gia (như Mỹ, Đài Loan, Hàn Quốc, Nhật Bản) nắm giữ được công nghệ này, hãy nhìn vào hành trình của một tấm Wafer (đĩa silicon). Tại các siêu nhà máy (Giga-fab) trên thế giới, một con chip không sinh ra từ dây chuyền lắp ráp cơ khí, mà được "mọc" lên từ hàng trăm lớp vật liệu chồng chất thông qua các phản ứng hóa-lý phức tạp.

Một tấm Wafer silicon, với độ tinh khiết "9 số 9" (99,9999999% - nghĩa là trong một tỷ nguyên tử silicon chỉ được phép lẫn một nguyên tử lạ), sẽ phải trải qua một hành trình kéo dài liên tục khoảng 3 tháng trong nhà máy. Nó sẽ luân chuyển qua lại giữa hàng trăm cỗ máy, thực hiện lặp đi lặp lại 7 vũ điệu cơ bản, mỗi bước đều là một kỳ quan công nghệ:

• Làm sạch (Cleaning): Không đơn thuần là rửa nước, đây là quy trình "tẩy trần" ở cấp độ hóa học. Wafer được tắm trong các dung dịch axit và dung môi đặc biệt để loại bỏ các hạt bụi kích thước nanomet, tạp chất kim loại hay các vết dầu hữu cơ. Chỉ một hạt bụi còn sót lại cũng sẽ trở thành tảng đá khổng lồ chắn ngang đường mạch điện sau này.
• Lắng đọng (Deposition): Đây là quá trình "xây tường". Các lớp vật liệu cách điện hoặc dẫn điện siêu mỏng được phủ lên bề mặt Wafer thông qua phản ứng hóa học (CVD) hoặc bay hơi vật lý (PVD). Độ dày của lớp "tường" này đôi khi chỉ tính bằng vài nguyên tử, đòi hỏi sự đồng nhất tuyệt đối trên toàn bộ bề mặt đĩa.
• Quang khắc (Lithography): Bước định hình bản vẽ. Wafer được phủ một lớp hóa chất nhạy sáng (cản quang), sau đó đưa vào máy quét để tia cực tím chiếu qua một mặt nạ (mask) chứa hình ảnh vi mạch. Ánh sáng đi đến đâu, lớp hóa chất biến đổi đến đó, "đánh dấu" chính xác vị trí cần giữ lại hoặc bỏ đi.
• Ăn mòn (Etching): Quá trình "điêu khắc" vi mô. Dựa trên các vị trí đã được đánh dấu bởi quang khắc, các dòng khí Plasma năng lượng cao hoặc hóa chất lỏng sẽ "ăn" sâu xuống các lớp vật liệu bên dưới, khoét thành những rãnh sâu hun hút (so với kích thước vi khuẩn) để tạo thành hình hài thực sự của bóng bán dẫn.
• Cấy Ion (Ion Implantation): Thổi hồn cho đá. Silicon nguyên chất không dẫn điện tốt. Để biến nó thành bán dẫn, người ta dùng súng gia tốc bắn hàng tỷ ion (như Phốt-pho hoặc Bo) cắm sâu vào mạng tinh thể silicon. Việc này thay đổi tính chất dẫn điện của vật liệu tại đúng những điểm mong muốn.
• Ủ nhiệt (Thermal Annealing): Chữa lành vết thương. Quá trình cấy ion như những viên đạn bắn vào làm tổn thương cấu trúc tinh thể silicon. Wafer cần được nung nóng ở nhiệt độ cao trong thời gian cực ngắn để các nguyên tử sắp xếp lại trật tự và kích hoạt khả năng dẫn điện của các ion vừa cấy vào.
• Làm phẳng (CMP - Chemical Mechanical Planarization): Chuẩn bị nền móng mới. Sau khi đắp lên bề mặt lồi lõm đủ loại vật liệu, Wafer cần được mài phẳng lì bằng hóa chất kết hợp lực cơ học. Bề mặt phải phẳng đến mức tuyệt đối để máy quang khắc có thể tiếp tục lấy nét (focus) cho lớp vi mạch tiếp theo chồng lên trên.

Tổng cộng, để ra đời một thành phẩm, tấm Wafer phải vượt qua quy trình lặp đi lặp lại các bước trên tới gần 1.000 lần. Điều đáng sợ của quy trình này nằm ở bài toán xác suất: Sai số cho phép ở mỗi bước gần như bằng không. Bởi lẽ, nếu tỷ lệ lỗi ở mỗi bước chỉ là 1%, thì sau 1.000 bước nhân dồn, hiệu suất đầu ra (Yield) sẽ là con số không tròn trĩnh. Đây là lý do tại sao ngành bán dẫn không chấp nhận khái niệm "làm tạm" hay "sửa chữa". Một hạt bụi kích thước nanomet, một sự chênh lệch nhiệt độ vài phần mười độ C, hay một rung chấn nhỏ hơn cái chớp mắt cũng đủ biến tấm Wafer trị giá hàng chục ngàn USD thành rác thải công nghiệp.

Cuộc Chiến Bên Trong Cỗ Máy 400 Triệu USD

Trái tim của bất kỳ nhà máy Fab nào, kể cả nhà máy sắp tới của Viettel, chính là khu vực Quang khắc (Lithography). Đây là nơi kỹ thuật loài người chạm đến giới hạn của vật lý quang học.

Các kỹ sư phải giải bài toán "in" hàng tỷ bóng bán dẫn lên một diện tích chỉ bằng móng tay. Hãy tưởng tượng việc vẽ bản đồ chi tiết của toàn bộ thành phố Hà Nội lên một hạt gạo – đó chính là mức độ chính xác mà công đoạn này đòi hỏi. Những cỗ máy quang khắc tiên tiến nhất thế giới hiện nay có giá trị lên tới 400 triệu USD, sở hữu hàng nghìn linh kiện siêu chính xác để chiếu tia cực tím xuyên qua các mặt nạ, khắc lên lớp cản quang những đường mạch nhỏ hơn hàng nghìn lần sợi tóc người. Chỉ một sự sai lệch vị trí tính bằng nanomet trong quá trình chồng lớp (overlay) sẽ khiến toàn bộ cấu trúc mạch bị đoản, phá hủy chức năng của "bộ não" điện tử.

Những Tiêu Chuẩn Hạ Tầng "Phi Thực Tế"

Đằng sau những con chip nhỏ bé là một hệ thống hạ tầng hỗ trợ khổng lồ và tốn kém khủng khiếp, được giới chuyên gia ví von là những tiêu chuẩn "trên trời".

Đầu tiên là độ sạch. Phòng sạch (Cleanroom) của nhà máy chip phải đạt tiêu chuẩn Class 1. Để dễ hình dung, phòng mổ bệnh viện hiện đại nhất cũng chỉ sạch bằng 1/10.000 so với phòng sạch nhà máy chip. Trong một mét khối không khí tại đây, chỉ cho phép tối đa 35 hạt bụi siêu nhỏ tồn tại. Con người làm việc trong môi trường này phải mặc đồ bảo hộ kín mít như phi hành gia, bởi chính hơi thở hay tế bào da chết của họ là nguồn ô nhiễm nguy hại nhất.

Tiếp đến là sự ổn định năng lượng và nguồn nước. Một nhà máy Fab tiêu thụ điện năng tương đương một thành phố 50.000 hộ dân, nhưng yêu cầu về độ ổn định dòng điện là tuyệt đối. Một sự sụt áp kéo dài chỉ vài mili-giây – thứ mà bóng đèn nhà bạn thậm chí không nhấp nháy – cũng có thể làm hỏng cả một mẻ sản phẩm đang chạy, gây thiệt hại hàng triệu USD. Nguồn nước sử dụng phải là nước siêu tinh khiết (Ultra Pure Water - UPW), được lọc bỏ gần như toàn bộ ion và khoáng chất, sạch gấp 2.000 lần nước uống tiêu chuẩn.

Chưa hết, nhà máy còn phải được cách ly khỏi những rung động vi mô. Tiêu chuẩn rung chấn cho phép chỉ là 12,5 micromet/giây. Điều này có nghĩa là nền móng nhà máy phải triệt tiêu được cả những rung động từ xe tải chạy trên đường cao tốc cách đó hàng cây số, những rung động mà xúc giác con người hoàn toàn không thể cảm nhận được.

Bước Đi Lịch Sử Của Viettel và Tương Lai Số Của Việt Nam

Nhìn vào sự phức tạp khủng khiếp đó, việc Viettel đặt mục tiêu vận hành nhà máy vào năm 2027 là một thách thức không tưởng, nhưng cũng là một bước đi chiến lược đầy kiêu hãnh.

Trong bối cảnh "chiến tranh bán dẫn" đang định hình lại trật tự thế giới, việc sở hữu năng lực chế tạo chip nội địa (Make in Vietnam) mang ý nghĩa sống còn về an ninh quốc gia và tự chủ kinh tế. Nó đưa Việt Nam gia nhập câu lạc bộ ít ỏi các quốc gia có thể tự mình sản xuất "bộ não" cho nền kinh tế số, thoát khỏi bẫy gia công lắp ráp đơn thuần.

Tại lễ khởi công, Trung tướng Tào Đức Thắng, Chủ tịch kiêm Tổng giám đốc Tập đoàn Viettel đã khẳng định mạnh mẽ: "Trên mảnh đất này, chúng sẽ cùng nhau tạo ra những con chip đầu tiên của Việt Nam, mang trí tuệ Việt Nam... Tập đoàn Viettel với truyền thống và cách làm của người lính Bộ đội Cụ Hồ - cam kết sẽ phát huy vai trò xung kích, tiên phong, chủ lực trong đoàn quân ấy."

Sản xuất chip bán dẫn, vì thế, không chỉ là câu chuyện của vốn đầu tư hay máy móc hiện đại. Đó là phép thử khắc nghiệt nhất về kỷ luật công nghiệp, trình độ quản trị và bản lĩnh của người Việt trước những giới hạn cao nhất của khoa học công nghệ thế giới.
